CT12350 آبگرمکن برقی فوری PCBA

CT12350 آبگرمکن برقی فوری PCBA

آبگرمکن برقی فوری CT12350 PCBA یک راه حل کنترل یکپارچه است که برای سیستم های آب گرمایش فوری 220 ولت و 6 کیلو وات توسعه یافته است. این سیستم کنترل گرمایش مرحله‌ای، تشخیص جریان آب، تنظیم دما، کنترل صفحه نمایش LED و چندین عملکرد محافظت از خطا را در یک PCBA ترکیب می‌کند.

CT12350 که برای آبگرمکن های برقی خانگی و لوازم خانگی سفارشی سازی شده برای آب گرم طراحی شده است، از سخت افزار، سیستم عامل، نمایشگر و سفارشی سازی رابط برای پروژه های مختلف OEM و ODM پشتیبانی می کند.

کنترل گرمایش 6 کیلو وات با هفت سطح قدرت

نسخه آزمایش شده منبع تغذیه حالت سوئیچ از 150 تا 280 ولت AC در 50 هرتز کار می کند. در ولتاژ نامی AC 220 ولت، PCBA حداکثر بار گرمایش 6000 وات را پشتیبانی می کند و سه گروه خروجی گرمایش را کنترل می کند.

هفت سطح توان برای ارائه تنظیم دما انعطاف پذیرتر در دسترس است:

- سطح 1: 1400 وات

- سطح 2: 2200 وات

- سطح 3: 2400 وات

- سطح 4: 3600 وات

- سطح 5: 3800 وات

- سطح 6: 4600 وات

- سطح 7: 6000 وات

طراحی گرمایش چند سطحی به کنترل کننده اجازه می دهد تا خروجی مناسبی را با توجه به حالت کار، دمای آب و تقاضای گرمایش انتخاب کند.

کنترل هوشمند دمای ثابت

برد کنترلی آبگرمکن CT12350 محدوده دمایی قابل تنظیم 30 تا 55 درجه سانتیگراد را فراهم می کند. یک سنسور دمای NTC 50 کیلو اهم برای تشخیص دما و بازخورد کنترل استفاده می شود.

در حالت AI، PCBA به طور خودکار یک سطح توان مناسب و دمای هدف را با توجه به دمای آب ورودی انتخاب می کند. تنظیمات دمای برنامه ریزی شده هوش مصنوعی از 39 درجه سانتی گراد تا 45 درجه سانتی گراد تحت شرایط دمای ورودی ثبت شده در گزارش تست متغیر است.

سه حالت دما نیز برای عملکرد راحت در دسترس است:

- حالت کودک: 38 درجه سانتی گراد

- حالت بزرگسالان: 42 درجه سانتی گراد

- حالت ارشد: 45 درجه سانتی گراد

این کنترلر از کالیبراسیون خودکار و حافظه پارامترهای دمای ثابت پشتیبانی می کند. بر اساس آزمایش‌های نمونه ثبت‌شده در دمای ورودی 25 درجه سانتی‌گراد و نرخ‌های جریان 1.5 لیتر در دقیقه و 3 لیتر در دقیقه، دمای خروجی اندازه‌گیری‌شده در حدود 2± درجه سانتی‌گراد در نقاط تنظیمی آزمایش‌شده باقی ماند.

فعال سازی جریان آب و کنترل آماده به کار

PCBA فرآیند کنترل گرمایش را زمانی شروع می کند که جریان آب شناسایی شده به حدود 1.5 لیتر در دقیقه برسد. هنگامی که جریان به حدود 1.3 لیتر در دقیقه کاهش یابد، گرمایش متوقف می شود.

هنگامی که هیچ جریان آب تشخیص داده نمی شود، کنترل کننده پس از تقریباً دو ثانیه وارد حالت آماده به کار می شود. صفحه نمایش را می توان با فشار دادن یک کلید یا بازگرداندن جریان آب دوباره فعال کرد. این منطق کنترل به هماهنگی عملیات گرمایش با تقاضای واقعی آب کمک می کند.

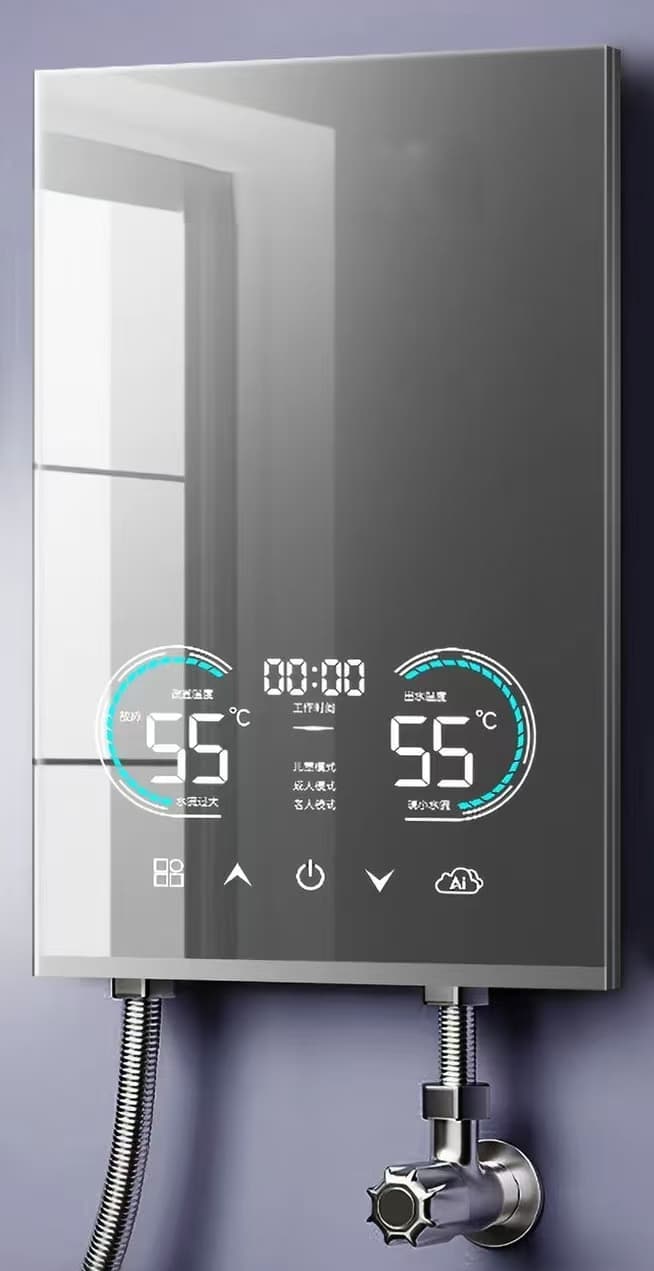

کنترل و نمایشگر LED را لمس کنید

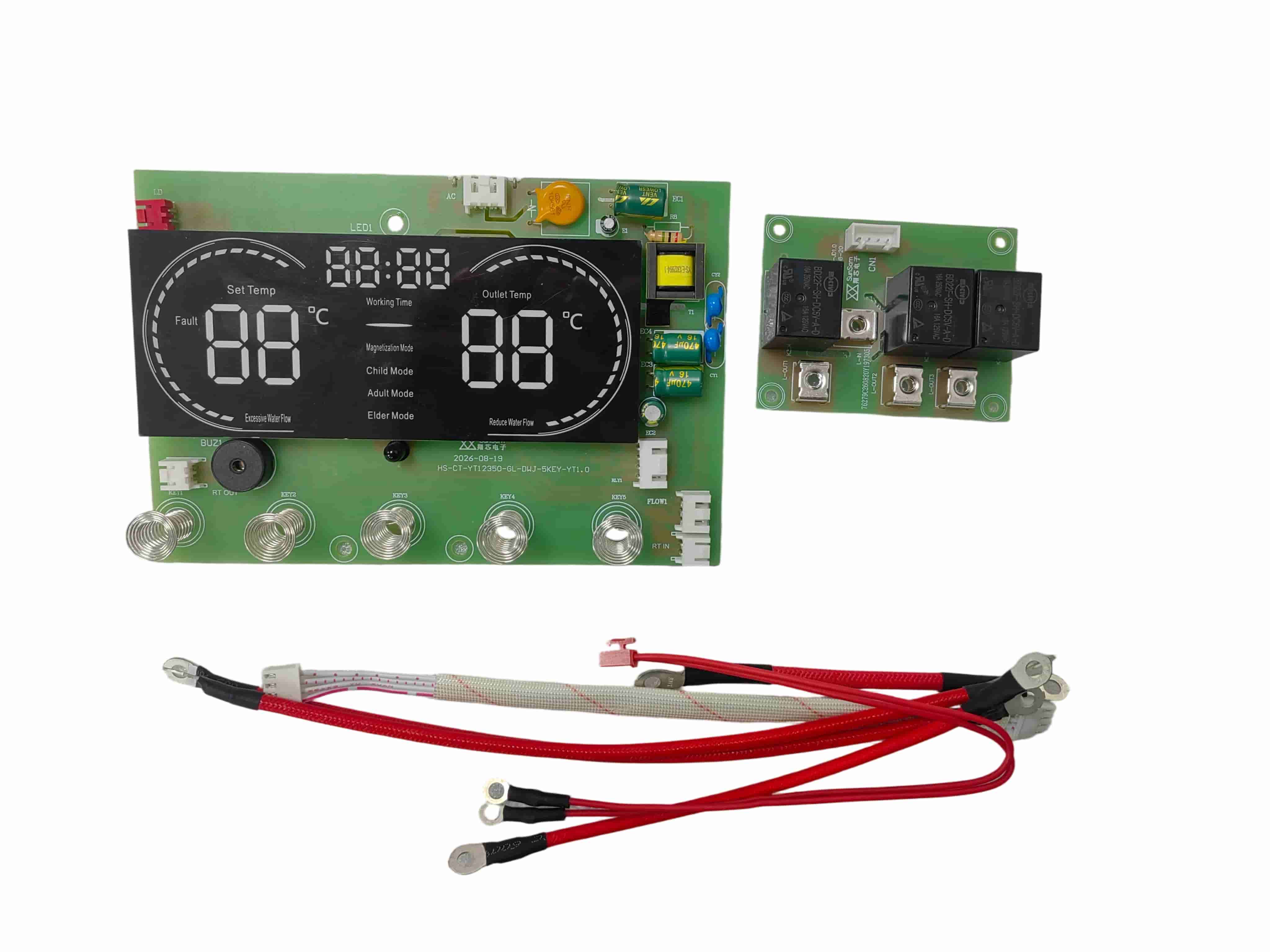

PCBA آبگرمکن برقی فوری CT12350 پنج کلید کنترل اصلی را ارائه می دهد:

- قدرت

- افزایش دما یا قدرت

- کاهش دما یا قدرت

- هوش مصنوعی

- انتخاب حالت

رابط کنترل لمسی می تواند از طریق یک صفحه شیشه ای 4 میلی متری روی سطح یا یک صفحه پلاستیکی 2 میلی متری کار کند و به سازنده دستگاه اجازه می دهد تا طرح های مختلف پنل جلویی را توسعه دهد.

صفحه نمایش LED می تواند نشان دهد:

- دمای آب خروجی

- تنظیم دما

- زمان عملیات

- وضعیت گرمایش

- وضعیت روشن شدن

- حالت عملکرد انتخاب شده

- کدهای خطا

نمادهای صفحه نمایش و طرح رابط را می توان با توجه به ظاهر محصول و نیاز مشتری تنظیم کرد.

عملکردهای چندگانه محافظت از خطا

CT12350 شامل چندین عملکرد کنترل و عیب یابی برای کاربردهای آبگرمکن برقی فوری است.

هنگامی که دمای خروجی به 63 درجه سانتیگراد می رسد، کنترل کننده به طور خودکار خروجی گرمایش را یک سطح توان کاهش می دهد. اگر دما به 65 درجه سانتیگراد برسد یا از آن بیشتر شود، هشدار دمای بیش از حد E4 فعال می شود و گرمایش متوقف می شود. پس از کاهش دما به کمتر از 55 درجه سانتیگراد، عملیات عادی می تواند از سر گرفته شود.

این کنترلر همچنین پشتیبانی می کند:

- هشدار خطای نشتی E1 و قطع گرمایش

- سنسور دمای خروجی E2 در برابر مدار باز یا اتصال کوتاه

- بازیابی خودکار پس از رفع عیب سنسور دما

- نمایش کد خطا برای بازرسی و نگهداری آسان تر

عملکرد حفاظت نهایی به طراحی کامل دستگاه، سنسورها، سیم کشی، سیستم گرمایش و سایر اجزای ایمنی بستگی دارد.

مشخصات فنی اصلی

| پارامتر | مشخصات |

|---|---|

| مدل محصول | CT12350 |

| نوع محصول | آبگرمکن برقی فوری PCBA |

| طراحی تابلو کنترل | هیئت کنترل یکپارچه ایزوله |

| ولتاژ عملیاتی | AC 150–280 V، 50 هرتز |

| ولتاژ نامی | AC 220 V |

| حداکثر بار گرمایشی | 6000 وات |

| خروجی های کنترل گرمایش | 3 گروه |

| سطوح قدرت | 7 سطح |

| محدوده تنظیم دما | 30-55 درجه سانتیگراد |

| نرخ جریان فعال سازی | 1.5 لیتر در دقیقه |

| نرخ جریان خاموش | 1.3 لیتر در دقیقه |

| سنسور دما | 50 kΩ NTC در 25 درجه سانتیگراد |

| حالت های از پیش تعیین شده | کودک 38 درجه سانتی گراد، بزرگسالان 42 درجه سانتی گراد، سالمندان 45 درجه سانتی گراد |

| سازگاری با پنل لمسی | شیشه 4 میلی متری یا پانل پلاستیکی 2 میلی متری |

| دمای عملیاتی | -15 درجه سانتی گراد تا 65 درجه سانتی گراد |

| رطوبت عملیاتی | 10٪ -95٪ RH |

تست نمونه و تایید عملکرد

در طول تأیید نمونه، نسخه منبع تغذیه حالت سوئیچ به طور مداوم به مدت هشت ساعت در AC 280 V بدون عملکرد غیرعادی کار کرد. این سیستم همچنین به مدت هشت ساعت در محیط آزمایشی 65 درجه سانتی گراد و رطوبت نسبی 90 درصد کار کرد.

این نتایج مربوط به نمونه آزمایش شده و شرایط تست مشخص شده است. مشخصات نهایی الکتریکی، زیست محیطی و ایمنی باید پس از ادغام PCBA در آبگرمکن کامل مشتری دوباره تأیید شود.

سفارشی سازی PCBA OEM و ODM

CT12350 می تواند به عنوان یک پلت فرم کنترل مرجع برای پروژه های سفارشی آبگرمکن برقی فوری استفاده شود. خدمات مهندسی و ساخت در دسترس عبارتند از:

- طراحی سخت افزار PCBA

- توسعه سیستم عامل جاسازی شده

- سفارشی سازی منطق کنترل گرمایش

- سفارشی سازی صفحه نمایش و رابط لمسی

- انطباق کانکتور و دسته سیم

- تطبیق دما و سنسور جریان

- منبع یابی قطعات

- مونتاژ SMT و DIP

- تست عملکردی

- تولید نمونه اولیه و دسته ای

برای ارزیابی پروژه، مشتریان می توانند ولتاژ عملیاتی مورد نیاز، قدرت گرمایش، ابعاد محصول، طراحی نمایشگر، مشخصات سنسور، نمودار سیم کشی و استانداردهای ایمنی هدف را ارائه دهند.

برنامه های کاربردی

پلت فرم کنترل CT12350 برای موارد زیر مناسب است:

- آبگرمکن برقی فوری خانگی

- آبگرمکن برقی دوش فوری

- آبگرمکن دیواری فشرده

- وسایل آب گرم حمام و آشپزخانه

- سیستم های گرمایش آب OEM و ODM سفارشی

اگر در حال توسعه یک آبگرمکن فوری 220 ولتی هستید و به PCBA کنترلی 6 کیلوواتی قابل تنظیم نیاز دارید، با مشخصات محصول، نقشه ها یا نمونه های موجود خود با SunSam تماس بگیرید. تیم مهندسی ما می تواند الزامات کنترل را ارزیابی کند و یک پیشنهاد توسعه و ساخت PCBA مناسب را آماده کند.
